Von links nach rechts:
- Diode
- Diode Reverse Blocking
- Diode Reverse Conducting
- Zener Diode
- Light Emitting Diode (LED)
Die

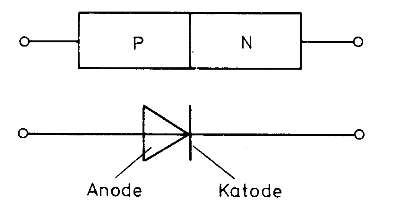

Diode sperrt den Fluss des Stromes in eine Richtung. Die beiden Anschlüsse der
Diode nennt man Anode und Katode. Der Strom kann von der Anode zur Katode
fliessen, wird jedoch in der Gegenrichtung gesperrt.
Unterhalb einer Spannung von 6 Volt sperrt eine Diode jeglichen Strom. Ab einer Spannung von ca. 6 V beginnt die Diode zu arbeiten. Sie lässt den Strom in eine Richtung durch, sperrt ihn jedoch auf die andere Richtung.
Die Diode ist jeweils auf der Seite der Katode gekennzeichnet.
Erst bei einer Belastung von über hundert bis mehreren tausend Volt reissen sich die Elektronen von ihrem Kern los. Der Strom beginnt zu fliessen. Der Schnelle Stromanstieg bewirkt ein Überlasten der Diode. Das Material verdampft, die Diode ist kaputt.
Die Katode einer Diode ist in der Regel durch einen farbigen Ring, einen Punkt oder ähnliches gekennzeichnet.
Schliesst man eine Batterie, mit ihrem Pluspol an die Anode einer Diode, von der Katode zur Lampe und zurück zur Baterie, so wird die Lampe brennen. Dreht man jedoch die Diode um, bleibt die Lampe dunkel.
Die
Light Emmitting Diode (LED) strahlt je nach Durchlasspannung in einem bestimmten
Licht. Typische Werte sind:
1,5 V Rot
2,2 V Gelb
2,5 V Grün
3,5 V Blau
Je nach Hersteller können diese Werte variieren.
Oftmals wird in der Elektronik der vom Elektrizitätswerk gelieferte Wechselstrom zu einem Gleichstrom geglättet werden müssen. Dafür finden Dioden ihren Einsatz.

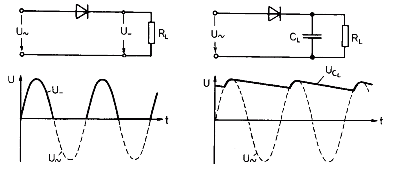

Linkes Bild: Die positive Halbwelle wird durch die Diode an den Widerstand
gelassen. Die negative Halbwelle wird von der Diode gesperrt. Es entsteht ein
pulsierender Strom.
Rechtes Bild: Durch die Schaltung eines Kondensators wird mit der Positiven
Halbwelle auch der Kondensator geladen. Dieser gibt in der Zeit der negativen
Halbwelle seine Kapazität ab. Diese Schaltung nennt man Siebschaltung. Sie
ergibt eine technisch verwertbare Gleichspannung.

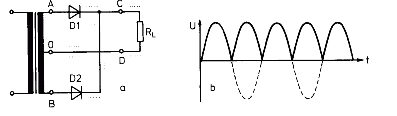

Durch den Einsatz von zwei Dioden können sowohl die positive als auch die
negative Welle genutzt werden. Die erste Welle, positiv von A kommend wird durch
die Diode D1 durch gelassen und erreicht C. Die nun auf B folgende positive
Welle wird durch Diode D2 auf C geleitet. Beide Wellen werden über Punkt D
abgeleitet.

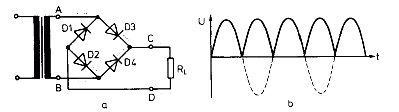

Auch Grätzschaltung genannt.
