Bauteil Kondensator

Der Kondensator ist ein kleiner elektrischer Speicher. Wird er mit Strom durchflossen wird er aufgeladen. Seine Kapazität ist jedoch um ein vielfaches kleiner als die einer Batterie.

Ein Kondensator kann man als Tiefbassfilter oder als Hochpassfilter einsetzen.

Tiefpassfilter: Der Kondensator wird mit einer Wechselspannung oder einer Überlagerung von Gleich und Wechselspannung geladen. Die Spannungsanteile mit tieferen Komponenten werden hindurch gelassen und siebt die höheren Frequenzen aus. Somit stellt der Kondensator für Ströme mit niedriger Frequenz, insbesondere für Gleichstrom einen sehr hohen Wiederstand dar, für Ströme mit sehr hoher Frequenz dagegen einen Kurzschluss.

Hochpassfilter: Dreht man die Polarität erhällt man die gegenteilige Wirkung. Es werden höhere Frequenen hindurchgelassen, Gleichspannungen und die tieferen Frequenzen dagegen weggefiltert.

Im einfachsten Fall besteht ein Kondensator aus zwei leitenden Platten welche mit einer Isolierschicht getrennt sind. Die Isolierschicht nennt man Dielektrikum.

Ein geladener Kondensator welcher nicht unter Spannung steht, entlädt sich mit der Zeit selbst. Dies ist von der Qualität des Dielektrikum abhängig.

Wird der Kondensator mit zu viel Spannung belastet, so schlägt er durch. Das Diekektrikum wird beschädigt und die Leiterplatten werden kurz geschlossen. Die Spannungsfestigkeit eines Kondensators gibt an, mit wie viel Spannung ein Kondensator belastet werden darf.

Ein Kondensator hat die Kapazität 1 Farad wen der Ladestrom 1 Ampere in 1 Sekunde an ihm die Spannung um 1 Volt erhöht.

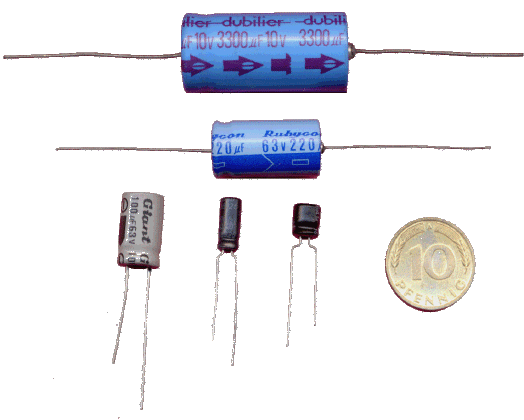

Elko = Elektrolytkondensator. Eine spezielle, kleine Bauform mit grosser Kapazität. Die Polung beim Elko ist relevant. Vorsicht: Das Dielektrikum des Elko kann äzend und giftig sein. Elkos nicht zertrennen!.

Einsatzbeispiel Blitzgerät

Ein Blitzgerät ist eine Lichtquelle, die für sehr kurze Zeit sehr viel Licht zur Verfügung stellt. Heutzutage wird dies dadurch erreicht, daß man wie in Bild 1 dargestellt einen Kondensator mittels eines von einer Batterie oder einem Akkumulator gespeisten Spannungswandlers auf eine hohe Spannung (meistens ca. 300 bis 450 Volt) auflädt und im Moment der Aufnahme über eine Blitzröhre entlädt. Diese ist mit dem Edelgas Xenon gefüllt, welches bei Stromdurchgang dem Sonnenlicht ähnliches Licht in hoher Intensität aussendet. Der Entladevorgang wird dadurch in Gang gesetzt, daß die Kamera über den mit "Start" bezeichneten Eingang den Thyristor zündet, der einen kleinen Kondensator über den Zündtrafo entlädt. Dadurch werden an der Sekundärseite einige tausend Volt induziert, was ausreichend ist, um das Xenongas ein wenig zu ionisieren. Das ionisierte Xenongas leitet ein wenig den Strom, so daß vom Blitzkondensator aus ein geringer Strom durch die Röhre fließen kann. Durch den Stromfluß wird lawinenartig immer mehr Xenon ionisiert, so daß innerhalb weniger Mikrosekunden (millionstel Sekunden) sich ein Stromfluß mit einer Stromstärke von oft mehreren hundert Ampere einstellt, der so lange andauert, bis der Blitzelko entladen ist

Einsatzbeispiel Gleichrichter
