Transistor

Der Transistor kann als Verstärker eines Signals oder als Schalter eingesetzt werden.

• Transistor als Verstärker: Mit Hilfe des Basisstrom kann der wesentlich stärkere Kollektorstrom proportional verändert werden.
• Transistor als Schalter: Ist der Basisstrom unterbrochen fliesst noch immer ein Rest-Kollektorstrom.

Wird an der Basis eine Spannung angelegt, so fliesst der Strom vom Kollektor zum Emitter. Bei einem NPN sind die Spannungen umgekehrt gepolt.
PNP und NPN

Transistoren gibt es in zwei grundsätzlichen Ausführungen. PNP und NPN. Beim PNP ist der Emitter Pfeil nach aussen gerichtet, beim NPN ist der Emitterpfeil nach innen gerichtet.

Der Fototransistor: Bei ihm fehlt der Anschluss für die Basis. Ein Lichtfenster steuert die Basis aufgrund von einfallendem Licht.

Die Anschlussbelegung: Der flache Teil vor sich ergibt den Emitter rechts, die Basis in der Mitte und den Kollektor links.

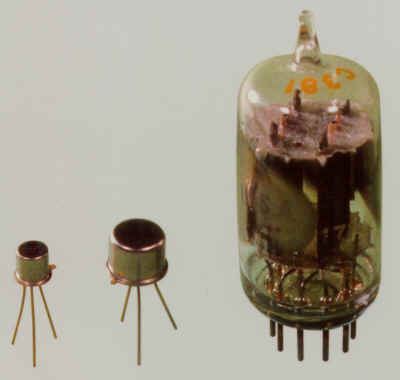

Von der Röhre zum Transistor.
