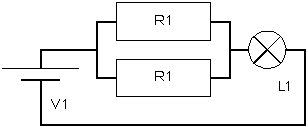

Werden Schaltungen sowohl parallel und auch seriell zusammen geschaltet, sprechen wir von einer gemischten Schaltung. R1 und R2 bilden eine parallele Schaltung welche mit der Lampe L1 in Serie steht.
Gemischte Schaltungen können in ihre Einzelteile, in die seriellen und parallelen Schaltungen aufgelöst werden.
Sie wollen an einer 9V Batterie zwei Lampen betreiben. Eine mit 4,5V mit 0,8A und eine zweite mit 3,5 Volt und 0,6A. Berechnen Sie die Wiederstände und zeichnen Sie das Schaltschema für eine gemischte Schaltung.
Sie wollen einen 12V Lüfter (0,7A) mit einer 24V Spannungsquelle betreiben. Eine Lampe, 3,6V mit 0,8A soll den anzeigen wann der Lüfter läuft. Zeichnen Sie zwei unterschiedliche mögliche Schaltungen und berechnen Sie die Widerstände.
